Q1.工業配線圖示中的a接點、b接點、c接點、殘留接點是指什麼意思呢?
A1.a接點:不受任何外力(電力、壓力、溫度、重力等)的情況下常時保持開路的接點。
A2.b接點:不受任何外力(電力、壓力、溫度、重力等)的情況下常時保持閉(通)路的接點。
A3.c接點:公用接點(COM)。常態時和b接點導通,動作後和a接點導通。

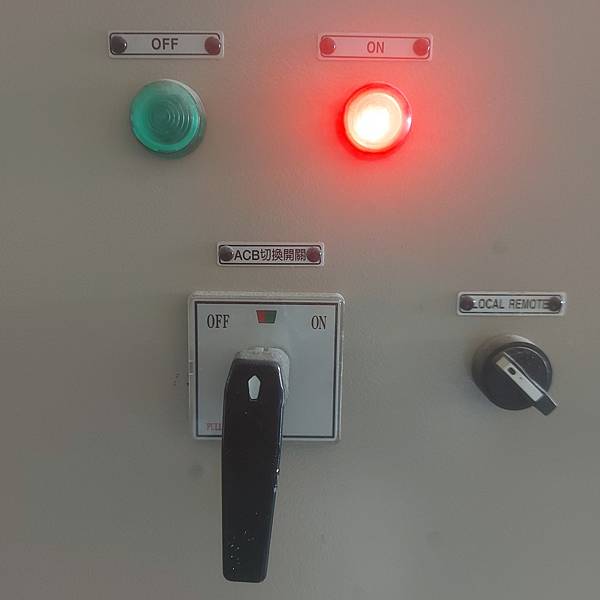

殘留接點:通常指設備因操作(或通電)後, 產生之接點, 可能為a或b接點, 以一般手把型操作開關為例,平常停置在中間,往左搬為ON,往右搬為OFF。
避雷英文 lightning arrester
常用手電鑽的最大孔徑為13mm
0.5Class(級)之電表, 其允許誤差為滿刻度之0.5%
電表靈敏度是指電表能接受最小信號而產生偏轉的意思!!
(20K歐姆/V)*100V=2M歐姆
(40K歐姆/V)*100V=4M歐姆
120V*(2M歐姆/6M歐姆)=40V
120V*(4M歐姆/6M歐姆)=80V
內阻各為1.5K歐姆及1K歐姆之兩個滿刻度150V的電壓表,若串聯連接時,可測定之最高電壓為??
150V / 1.5K歐姆=100mA ---->> 100mA*(1.5K歐姆+1K歐姆)=250V
(三相功率計算,功率因數)
在三相電路中,當瓦特表指示為 1.3KW、線電壓為 200V、線電流為 5A 時,則其功率因數接近?
P=IV(1.732)*P.F.>>>P.F.=P/IV(1.732)=1.3K/(1000*1.732)=0.75>75%
交流電磁接觸器內部鐵心具有短路環,其作用為?
穩定磁力線, 減少雜音, 產生第二磁場

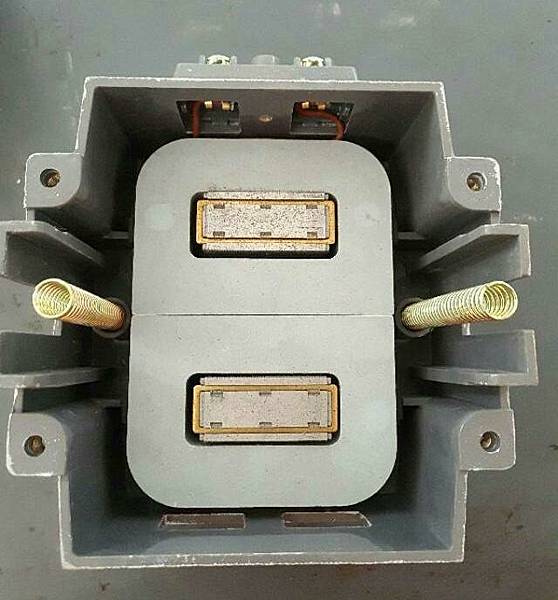

上圖1電磁接觸器短路環

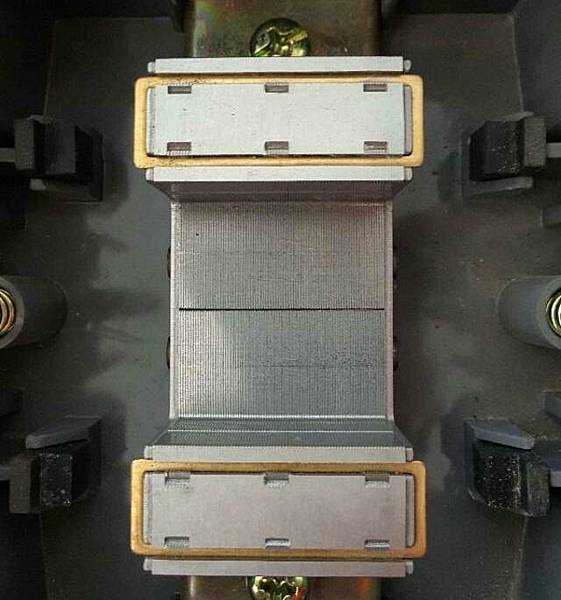

上圖2電磁接觸器短路環

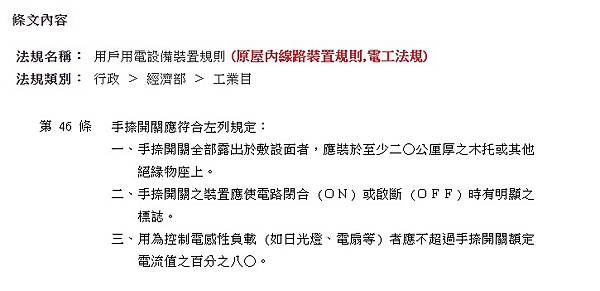

用戶用電設備裝置規則
第 一 章 總則/第 九 節 低壓開關/第 46 條
用戶用電設備裝置規則
第 一 章 總則/第 五 節 導線/第 12條
一般配線之導線最小線徑依下列規定辦理:
一、電燈、插座及電熱工程選擇分路導線之線徑,應以該導線之安培容量
足以承載負載電流,且不超過電壓降限制為準;其最小線徑除特別低
壓設施另有規定外,單線直徑不得小於一‧六公厘,絞線截面積不得
小於三‧五平方公厘。
二、電力工程選擇分路導線之線徑,應能承受電動機額定電流之一‧二五
倍,且單線直徑不得小於一‧六公厘,絞線截面積不得小於三‧五平
方公厘。
三、導線線徑在三‧二公厘以上者,應用絞線。
四、高壓電力電纜之最小線徑如表一二。
