1,在GX Works2 做相關的設定
    (IO分配 ,開關設定 ,指定各種控制)
2,在階梯圖上編輯要 發送/接收  的  字串,字串數量, 結束代碼
3,常用IO及緩衝記憶體位置
4,注意事項
5,資源下載

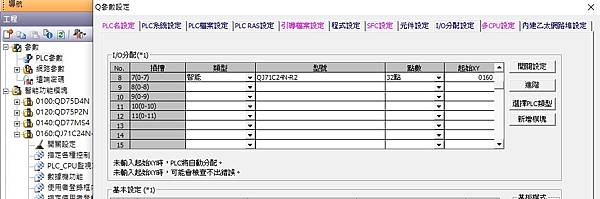

1.1  IO分配          QJ71C24N 為32點的模組

715 01.jpg

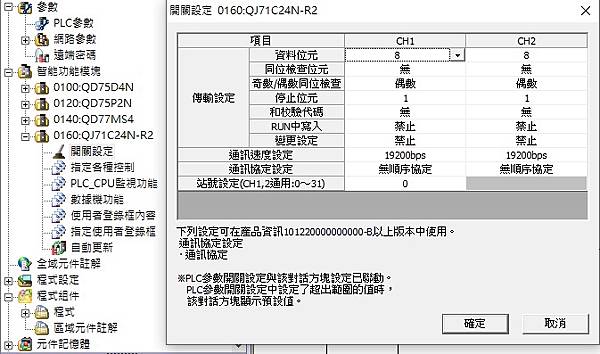

1.2開關設定    設置各介面的傳送規格、通信協議等

715 02.jpg

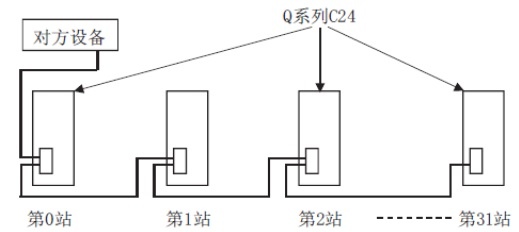

站號設置
是用於MC協議通信的設置。
在多點連接等同一線路上連接了多個Q系列C24時,將對方設備發送幀的數據項目中指定的站編號設置為031(0H1FH)。
是用來指定對方設備與哪個Q系列C24 進行通信的編號。
對方設備與可編程控制器CPU的系統配置為1:1連接時,應設置為0

715 03.jpg

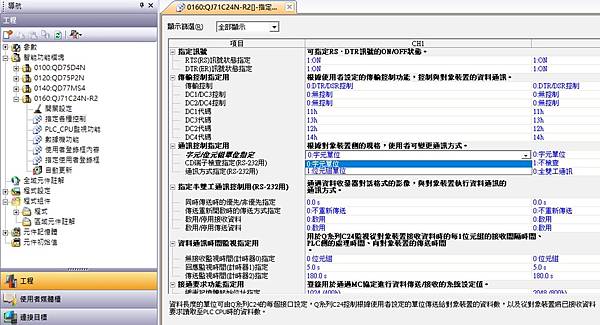

1.3  指定各種控制

715 04.jpg

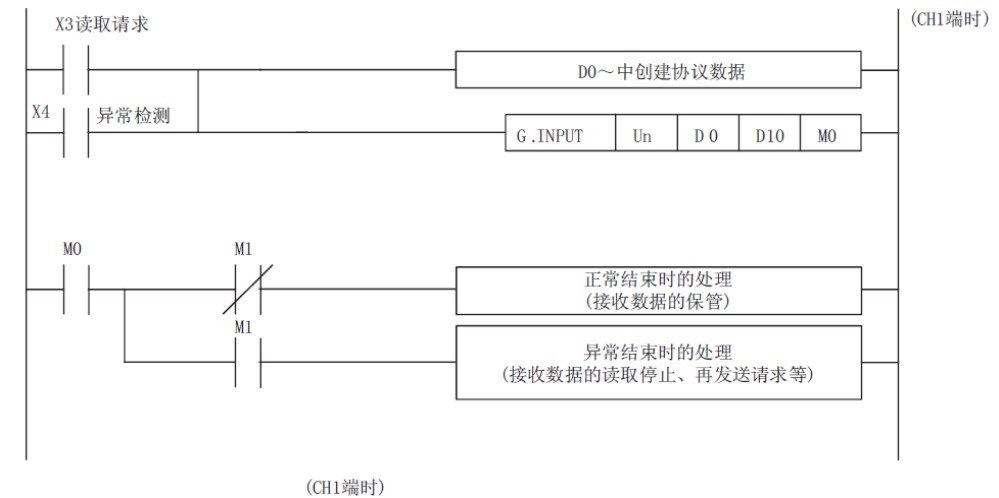

2.1 數據接收程式

715 05.jpg

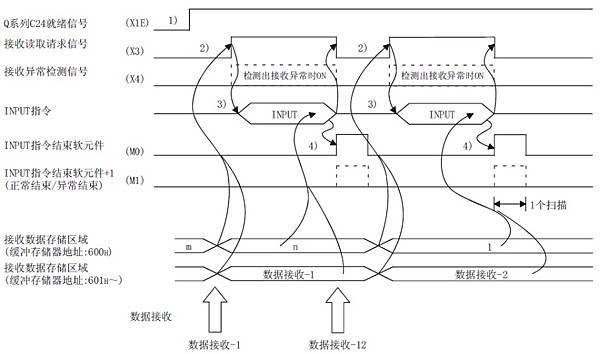

2.2 數據接收程式時序圖

715 06.jpg

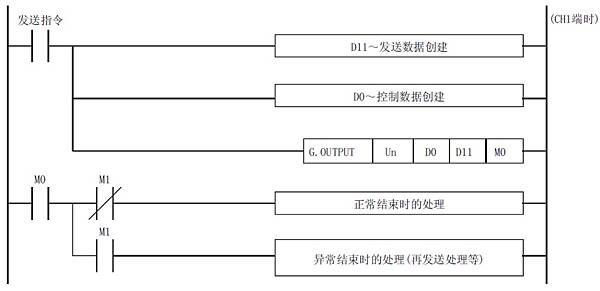

2.3數據發送用程式

715 07.jpg

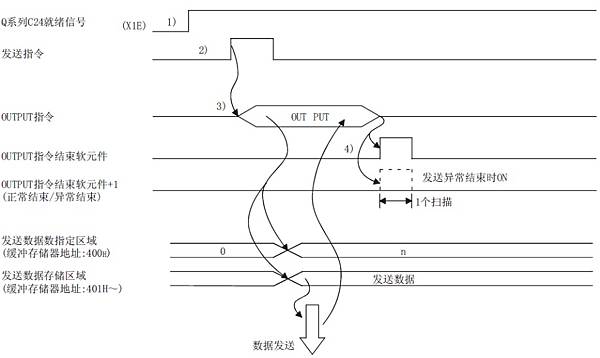

2.4數據發送用程式時序圖

715 08.jpg



3.常用IO及緩衝記憶體位置

Xn3  CH1接收讀取請求 ON: 讀取請求中
Xn4  CH1接收異常檢測 ON: 異常檢測

Un G150 字/位元組單位指定       0: 字單位   1: 位元組單位
Un G165 接收結束代碼指定

      FFFFH : 接收結束代碼無指定

      0HFFH : 接收結束代碼

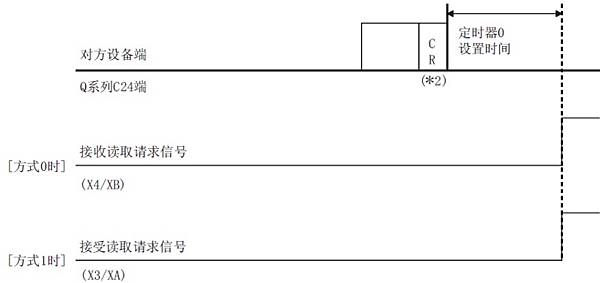

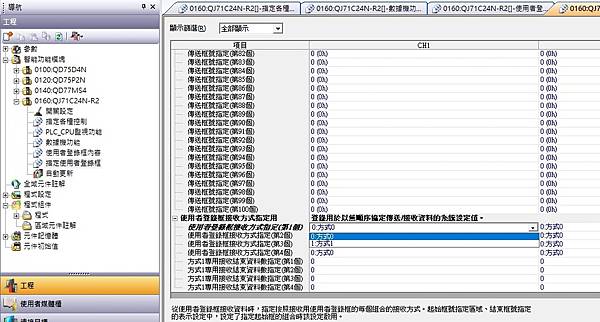

4.1注意事項

接收CR後,在無接收監視時間(計時器0)的設置時間內未接收到

LF時,將至CR為止的接收資料存儲到緩衝記憶體的接收資料存

儲區域中,
至可程式設計控制器CPU的下述信號將ON。
無順序無接收監視時間方式0 時:接收異常檢測信號(X4/XB)
無順序無接收監視時間方式1 時:接收讀取請求信號(X3/XA)

715 09.jpg

715 10.jpg



5,資源下載

下載  Q系列QJ71C24串行通信模塊用戶手冊(基礎篇)

下載  QJ71C24N IO 一覽表

下載  QJ71C24N 緩衝記憶體一覽表

下載  GT Designer3
