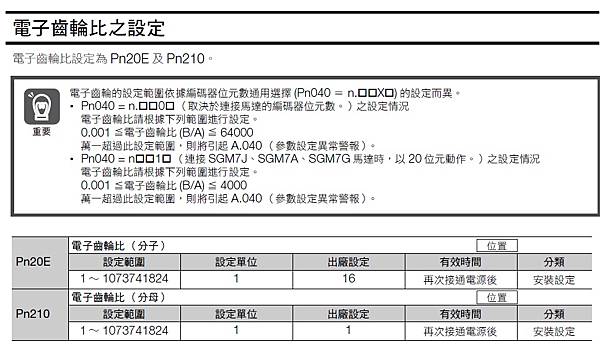

YASKAWA SGD7S  電子齒輪比設置
*旋轉型伺服馬達時
當馬達軸與負載端的機械減速比設為n/m

(馬達進行m 旋轉時,則負載軸將進行n 旋轉時,)
電子齒輪比設定值可透過下列算式求得

所需位移物理量X電子齒輪比=所需脈波數
指令單位=1pls的位移量>>>>電子齒輪比的單位(1pls/相對應的位移)

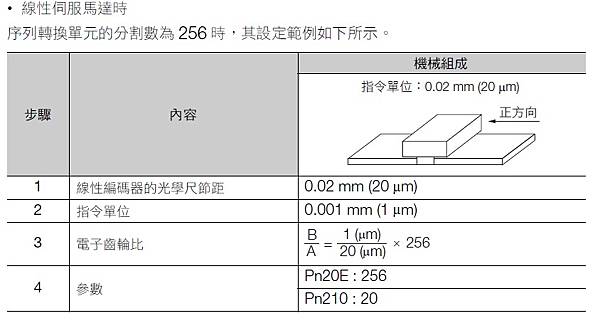

*線性伺服馬達時

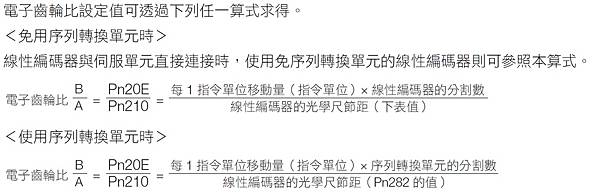

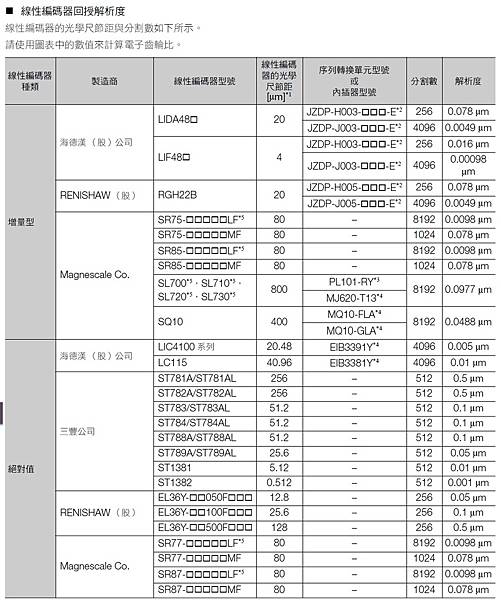

B/A=(指令單位) /(光學尺節距/分割數)

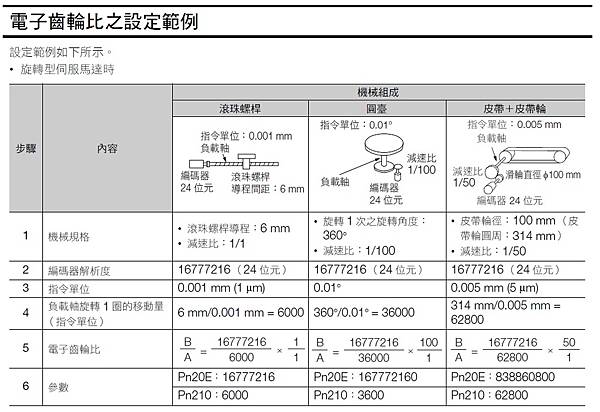

旋轉型伺服馬達







SGD7S MECHATROLINK III通訊指令型 產品手冊
